Aménager un fourgon : construire un lit peigne : plan, étapes, matériel

Vous souhaitez aménager van mais vous ne savez pas quel système de lit installer ? Voici un tuto simple pour construire votre lit peigne dans un fourgon aménagé. Merci à Audrey Dupont pour ces plans.

5 bonnes raisons d’aménager son fourgon avec un lit peigne

Lorsqu’on souhaite vivre et voyager en van, le lit est un point important à ne pas négliger. Mais la petite superficie d’un fourgon est une contrainte. Voici 5 bonnes raisons de choisir le lit peigne.

1- Gain de place

Ce système permet d’avoir une banquette en journée et un lit le soir. Cela évite d’avoir la position lit toute la journée et donc de gagner de la place pour vivre dans le fourgon.

2- Un lit simple ou double en 30 secondes

Avec un lit peigne on n’est pas obligé de déplier le lit entièrement. On peut le garder en lit simple si on est seul(e) et l’ouvrir en lit double quand on veut dormir à plusieurs. D’ailleurs, la transformation entre la banquette et le lit double et très simple car il suffit de tirer pour déplier le lit.

3- Le confort d’avoir un vrai sommier

L’avantage c’est qu’on peut utiliser un vrai sommier à lattes extensibles qu’on trouve facilement chez Ikea par exemple. On peut aussi découper un matelas avec une bonne mousse pour faire le lit. On se retrouve ainsi avec un lit aussi confortable que dans une maison sédentaire. Et pour gagner en confort la nuit, vous pouvez aussi fabriquer des rideaux isolants.

4- Avoir des rangements supplémentaires

Le lit peigne est une bonne solution pour avoir des espaces de stockage supplémentaires car en dessous du lit on a des coffres de rangement. Ainsi, pas d’espace perdu !

Pour optimiser votre espace, l’article sur les indispensables en van peut aussi vous aider à prioriser le matériel.

5- C’est assez facile à construire

Même si ça semble très technique à construire mais c’est en réalité assez simple à aménager. Il existe de très nombreux tutos et vidéos sur Internet pour vous aider.

Pour dormir vraiment bien, pensez aussi à isoler votre van (ça change tout en mi-saison et en hiver).

Construire un lit peigne étape par étape

Pour compléter votre aménagement, on regroupe aussi nos guides “équipement” dans la section Van & camion aménagé.

Il existe deux modèles : le lit peigne droit et le lit peigne en L. Pour ces plans, Audrey s’est basée de sa propre expérience sur son van.
N’hésitez pas à donner votre avis, vos améliorations et vos conseils dans les commentaires.

Liste matériel pour construire votre lit peigne

Vous voulez aller droit au but ? Voici le matériel principal à prévoir. On vous a mis des liens pour gagner du temps.

Pour la structure

Pour le couchage

Sommier à lattes (Ikea ou DIY)

Pour les finitions

Contreplaqué 5mm
Corde
Charnières
Vernis ou huile de protection (en finition, pour protéger le bois de votre lit peigne)

Outils utiles

Certains liens sont affiliés : ça ne change rien pour vous, et ça soutient le blog.

Construire un lit peigne droit

Liste du matériel pour construire un lit droit :

6 tasseaux en sapin (épicéa) raboté Section de 44 x 44 mm longueur de 270cm
l ou 2 Sommier(s) à lattes de chez IKEA de 70×200 cm.
6 équerres (+9 équerres pour consolider la structure) et 8 grosses équerres pour fixer la structure au plancher et aux renforts muraux (attention, pas directement sur la carrosserie).
Du contreplaqué de 5mm
Quelques vis à tête fraisée Ø6 x 80 mm et quelques vis de Ø4 x 30mm.

Les différentes étapes :

Couper les tasseaux. Il faut 9 sections de 31cm, 3 sections de 56,6 cm et 4 sections de 190cm.

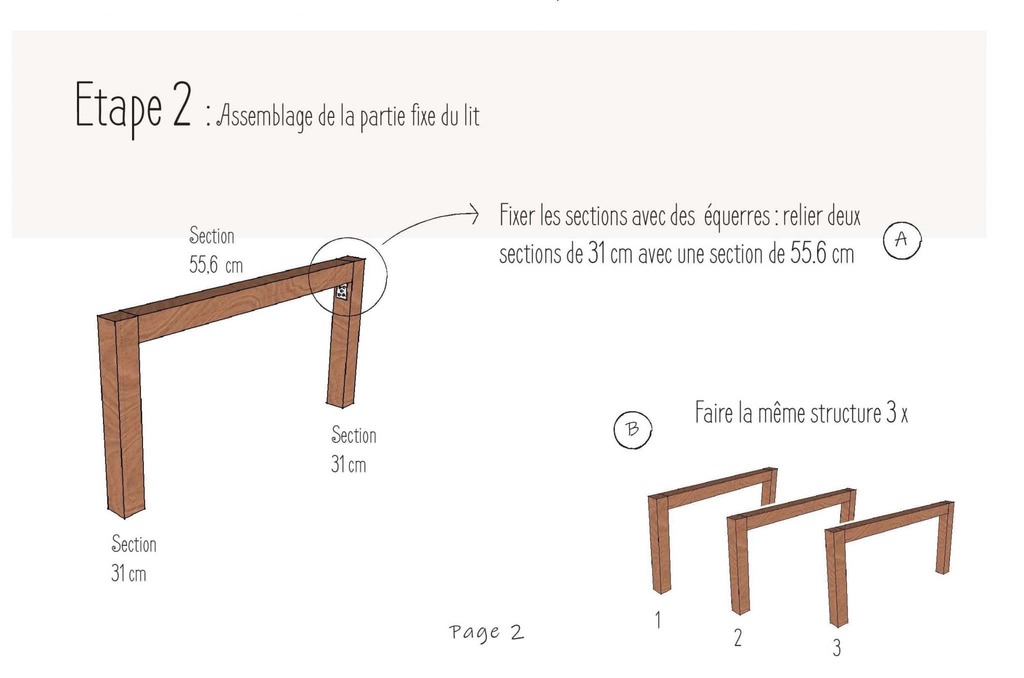

Il faut ensuite assembler la partie fixe du lit avec des équerres et des vis à tête fraisée avant de renforcer la structure avec des équerres pour la fixer au plancher et aux renforts muraux.

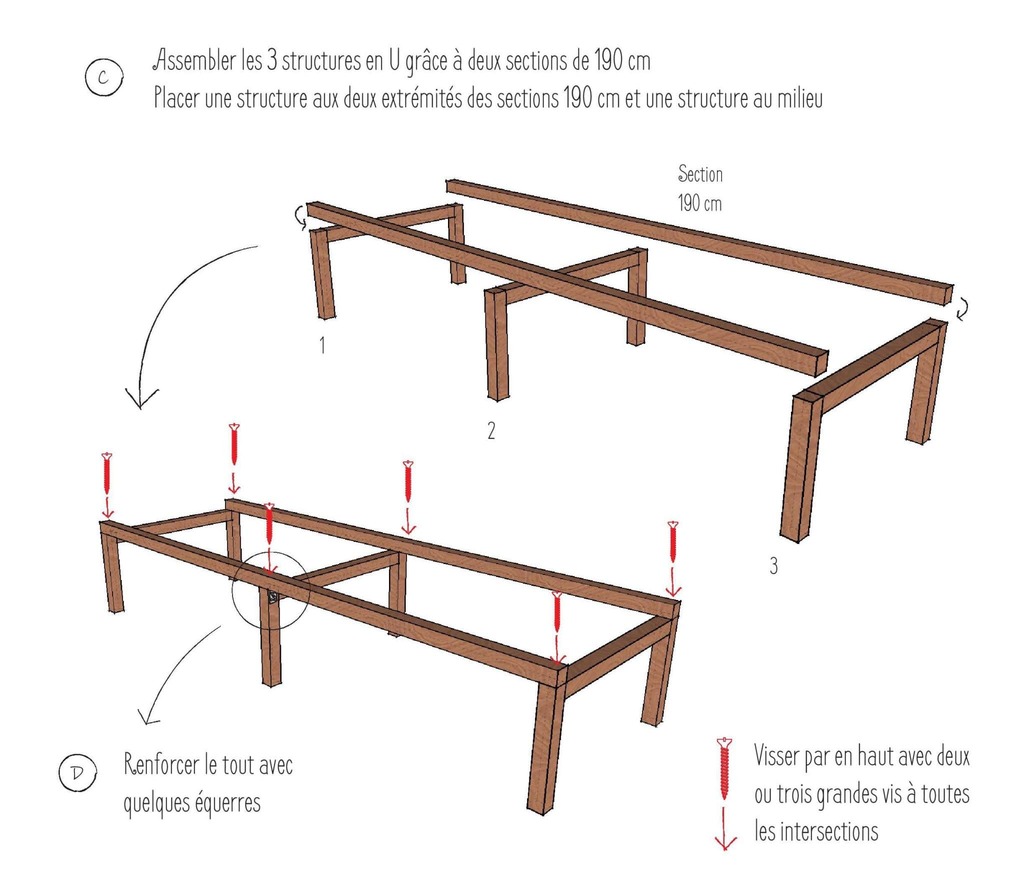

Une fois que la partie fixe est installée, il faut assembler la partie amovible.

On commence par déposer un tasseau de 190cm sans le fixer avant de mettre les premières lattes sur la partie fixe.

Astuce : Vous pouvez faire un prétrou avant de visser pour ne pas abîmer le bois et créer une marge de flexibilité. Pour cela, utilisez une perceuse visseuse.

Puis il faut positionner la partie amovible de l’étape 3 avec 3 pieds contre la structure fixe et visser les autres lattes sur le tasseau qui a été déposé sans être fixé (cf partie C de l’étape 4). Attention à ne pas visser les lattes sur la partie fixe. Pour les finissions, vous pouvez coller deux plaques de 67x35cm de chaque côté du lit avec de la colle à bois.

Toutes les étapes sont bien détaillées dans le PDF que vous pouvez télécharger : https://toitsalternatifs.fr/wp-content/uploads/2020/07/Lit-peigne-droit.pdf

Une fois le couchage prêt, le prochain gros sujet, c’est l’énergie : voici notre guide pour installer une deuxième batterie.

Construire un lit peigne en L

Audrey a installé ce modèle en L dans son Renault Trafic H1L1. L’avantage d’un lit peigne en L c’est la possibilité d’accéder à au coffre de rangement depuis l’arrière du van.

Liste du matériel pour construire un lit peigne en L :

18 tasseaux en sapin (épicéa) raboté Section de 44 x 44 mm longueur de 270cm
2 Sommier(s) à lattes de chez IKEA de 70×200 cm.
des grosses équerres pour fixer la structure au plancher et aux renforts muraux (attention, pas directement sur la carrosserie).
Une plaque d’OSB
Des vis
3 petites charnières
2 pitons vis à bois
Une corde

Les différentes étapes :

Pour cela, Audrey a décidé de faire une banquette de 68,8cm de profondeur qui se déplie en lit de 120 x 190 x 36cm. Vous pouvez bien évidemment adapter les mesures en fonctions des dimensions de votre van.

La première étape est de faire la structure du coffre. On vous conseille de construire la structure directement sur place dans le van. Commencez par découper les sections de tasseaux. Pour une découpe propre et bien droite, utilisez une scie circulaire :

Assemblez ensuite une section de 161cm avec deux pieds de 32cm de chaque côté. Et une autre section de 161 avec 2 pieds de 32 cm mais espacés du bout de 18,5cm (la taille du garde roue).

Vous pouvez ensuite joindre les deux sections à l’aide des 4 sections de 41,2cm. La structure peut se mettre dans le van de manière à passer au dessus des gardes roues.

Fixez la structure au sol à l’aide d’équerres. Vous pouvez aussi visser la structure aux caissons. Découpez ensuite le panneau d’OSB de manière à recouvrir le dessus du coffre. Pour sa structure, Audrey a découpé une plaque de 161cm (la largeur à l’intérieur du van) x 50cm (la profondeur du coffre). Fixez le panneau aux bonnes dimensions à la structure à l’aide de vis ou de colle à bois.
Pour créer la porte du coffre, mesurez la largeur de l’ouverture arrière de manière à ouvrir le coffre sur l’extérieur. Découpez ensuite le panneau d’OSB et accrochez les à l’aide des charnières. Accrochez à la structure les 2 pitons vis à bois afin d’attacher la porte du coffre à l’aide d’une corde. Vous pouvez fermer le coffre en vissant un autre bout de panneau de l’autre côté.

Et si vous voulez cuisiner facilement dans un petit espace, voici notre guide sur le réchaud gaz pour van.

Vous devez ensuite faire la structure (cf les étapes du lit peigne doit pour connaître les explications détaillées).

Vous pouvez retrouver gratuitement toutes les étapes dans le PDF (partie 1 et 2) que nous a envoyé Audrey Dupont ici :

Partie 1 : https://toitsalternatifs.fr/wp-content/uploads/2020/09/lit-en-L-partie-1-1.pdf

Partie 2 : https://toitsalternatifs.fr/wp-content/uploads/2020/09/lit-en-L-partie-2-1.pdf

Pour garder des aliments au frais sans prise de tête, on détaille aussi comment choisir un frigo pour van.

FAQ lit peigne (dimensions, matelas, solidité, sécurité)

Quelles dimensions choisir pour un lit peigne en van ?

Raisonner en 3 points : largeur de couchage, longueur utile, et espace de circulation en journée.

Où ranger le matelas quand le lit est replié ?

Deux options simples : 2 matelas plus petits superposés, ou un matelas pliable/segmenté.

Combien de poids peut supporter un lit peigne ?

Ça dépend surtout des sections de tasseaux, des renforts et du nombre de points d’appui. Mieux vaut sur-renforcer la structure.

Un lit peigne, ça grince ?

Ça peut, si ça frotte bois sur bois. Un ajustement propre + renforts bien posés limite les bruits.

Comment sécuriser le lit pendant la route ?

Prévoir un système de maintien (sangle/loquet) pour éviter qu’il ne bouge, surtout avec des objets stockés dessous.

Lit peigne droit ou en L : lequel choisir ?

Le droit est plus simple. Le modèle en L peut faciliter l’accès au coffre selon votre aménagement.

Si vous aménagez pour voyager en mi-saison ou en hiver, voici comment choisir un chauffage pour van aménagé. Et pour le confort au quotidien, on a rédigé un guide complet pour avoir de l’eau chaude en van aménagé

aménager lit peigne Renault Trafic H1L1. — Photo @Audrey Dupont https://www.facebook.com/dupontaud
